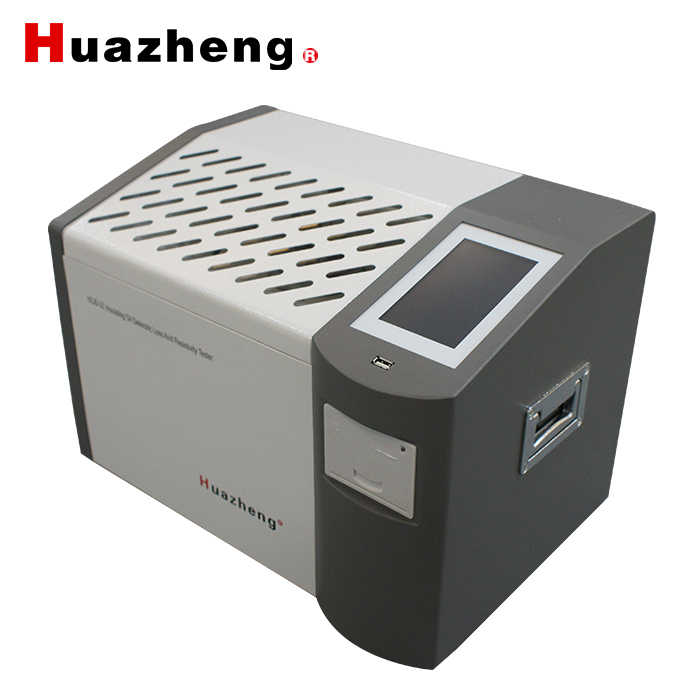

HZJD-2 transformátorový olej Tan Delta a tester odporu
HZJD-2 Transformer Oil Tan Delta and Resistivity Tester Produkty Popis I. Přehled Tester Insulating Oil Dielectric Loss and Electrical Resistivity Tester vyhovuje čínské národní normě GB/T5654-2007 ( Tekuté izolační materiály – Měření relativní permitivity, dielektrické...
HZJD-2 transformátorový olej Tan Delta a tester odporu
Popis produktů
I. Přehled
Tester izolačního oleje a elektrického odporu HZJD-2 vyhovuje čínskému národnímu standardu GB/T5654-2007 (Kapalné izolační materiály - Měření relativní permitivity, dielektrického disipačního faktoru a stejnosměrného odporu). Je primárně určen pro měření dielektrického ztrátového činitele (tan δ) a stejnosměrného odporu kapalných izolačních médií, jako je transformátorový olej.
Tento integrovaný přístroj obsahuje klíčové komponenty včetně testovací buňky, regulátoru teploty, senzoru, testovacího můstku dielektrické ztráty, napájecího zdroje pro testování střídavého proudu, standardního kondenzátoru, vysoko{0}}měřiče odporu a zdroje stejnosměrného vysokého-napětí. S využitím plně digitální technologie a inteligentní automatizace nabízí:
Velký (240x128) podsvícený LCD s plným čínským menu.
Čínština vás krok za krokem{0}}vyzve{1} k intuitivnímu ovládání.
Automatické ukládání a tisk výsledků testů.
Zjednodušená obsluha vyžadující minimální zaškolení obsluhy.
II. Klíčové vlastnosti a funkce
Standardizovaná testovací buňka: Využívá tříelektrodovou strukturu vyhovující GB/T5654-2007 (mezera 2 mm), aby se minimalizovala rozptylová kapacita a účinky svodu při měření tan δ.
Přesné řízení teploty: Využívá středně-frekvenční indukční ohřev s algoritmem PID pro bez-kontaktní, rovnoměrné, rychlé zahřívání. Teplota je přísně udržována v přednastaveném rozsahu (0–125 stupňů).
Stabilní referenční kondenzátor: Obsahuje interní -tři{2}}elektrodový kondenzátor plněný plynem SF6, který zajišťuje tan δ a kapacitní stabilitu neovlivněnou okolní teplotou/vlhkostí a zaručuje dlouhodobou-přesnost.
Stabilní napájení střídavým proudem: Využívá AC-DC-převod střídavého proudu, který eliminuje vliv kolísání síťového napětí a frekvence na přesnost měření. Funguje spolehlivě i při napájení generátorem.
Komplexní bezpečnostní ochrana:
Rychlé vypnutí a varování před přepětím, nad-proudem nebo vysokonapěťovým zkratem-.
Upozornění na poruchu nebo odpojení snímače.
Vestavěné -teplotní-omezovací relé v ohřívací peci; přestane hřát nad 120 stupňů.
Flexibilní nastavení parametrů: Snadno nastavitelná testovací teplota (0–125 stupňů), střídavé napětí (500–2200 V RMS) a stejnosměrné napětí (0–500 V).
Uživatelské-přívětivé rozhraní: Přehledný LCD displej s intuitivními čínskými nabídkami provází uživatele automatickým testováním, ukládáním a tiskem.
Integrované hodiny reálného času-: Automaticky ukládá, zobrazuje a tiskne data a časy testů s výsledky.
Kalibrace testovací buňky: Umožňuje posouzení čistoty a sestavení článku pomocí měření kapacity elektrody a tan δ. Kalibrační data se ukládají pro přesný výpočet relativní permitivity a stejnosměrného odporu.
III. Technické specifikace
| Parametr | Specifikace |
|---|---|
| Napájení | AC 220V ±10%, 50Hz/60Hz ±1% |
| Spotřeba energie | 100W |
| Rozměry (ŠxHxV) | 500 mm x 360 mm x 420 mm |
| Hmotnost | 22 kg |
| Testovací teplota | Rozsah: 0 stupňů až 125 stupňů Přesnost: ±0,5 stupně |
| Testovací napětí | AC (RMS): 500V až 2200V, plynule nastavitelné, 50Hz DC: 0V až 500V, plynule nastavitelné |
| Rozsahy měření | |
| Kapacita (Cx) | 5 pF až 200 pF |
| Relativní permitivita (εᵣ) | 1 000 až 30 000 |
| Dielektrický ztrátový faktor (tan δ) | 0,00001 až 100 |
| DC odpor (ρ) | 2,5 MΩ·m až 20 TΩ·m |
| Přesnost měření | |
| Kapacita (Cx) | ±(1 % čtení + 0.5 pF) |
| Relativní permitivita (εᵣ) | ±1 % čtení |
| Dielektrický ztrátový faktor (tan δ) | ±(1 % čtení + 0.0001) |
| DC odpor (ρ) | ±10 % čtení |
| Rezoluce | |
| Kapacita (Cx) | 0,01 pF |
| Relativní permitivita (εᵣ) | 0.001 |
| Dielektrický ztrátový faktor (tan δ) | 0.00001 |
